作者：蒋羽中 & 张俊英
部门：数据中台
一、概述
1.1 背景
本文主要从以下三方面进行阐述：
-
BI 平台面向的用户及应用场景
-
如何使用 BI 平台进行数据的分析与展示
-
BI 取数的实现原理
1.2 面向用户及应用场景
BI 平台面向的用户主要包括：
-
报表开发者：一般是 BI 分析师和数据开发同学
-
报表使用者：包括但不限于运营、服务、产品等任何对数据有可视化分析需求的同学
-
其他内部应用：有数据展示或数据分析需求的其他产品

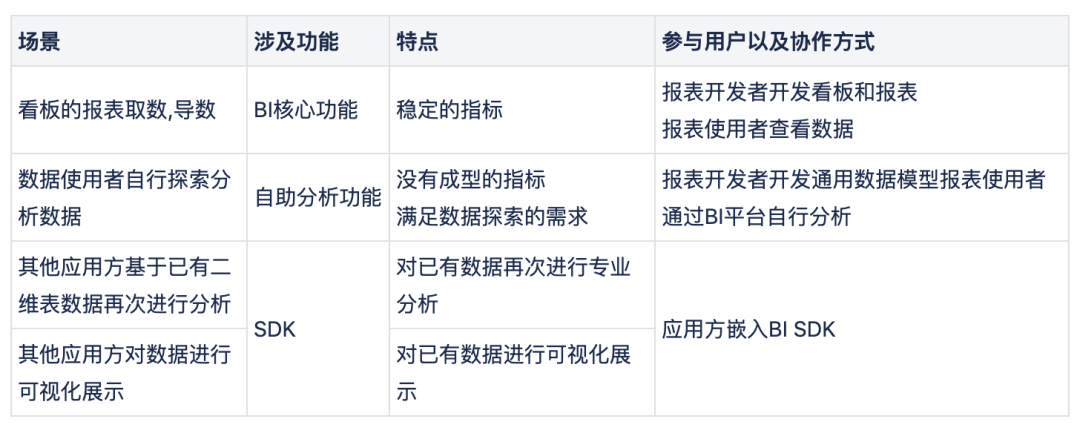

具体的应用场景以及分析如图 1.1 所示：
图 1.1 BI 平台应用场景举例
二、可视化分析数据
2.1 术语简介
-

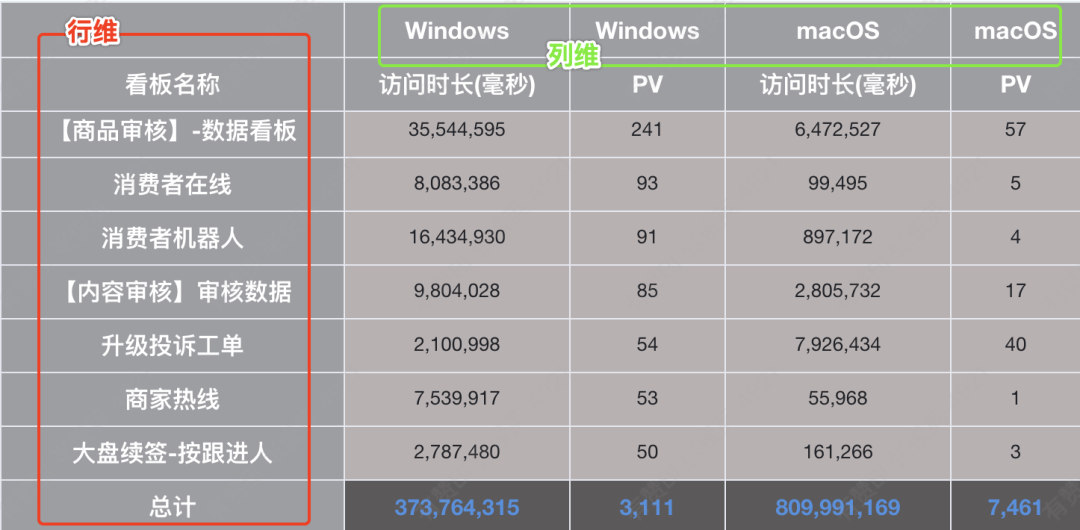

维度：数据观察的角度，一般为分类数据，如日期、店铺等。具体又可分为行维和列维，如图 1.2 所示
行维相当于 excel 表格中的表头列
列维相当于 excel 表格中数值列上方的多行表头
-
数值：又称指标，是多维数组的取值。是特定维度下要统计的指标的聚合所得到的的值，一般为数值类型的数据，如销售额、利润等。

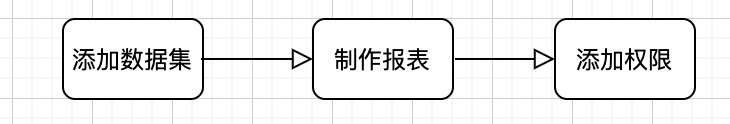

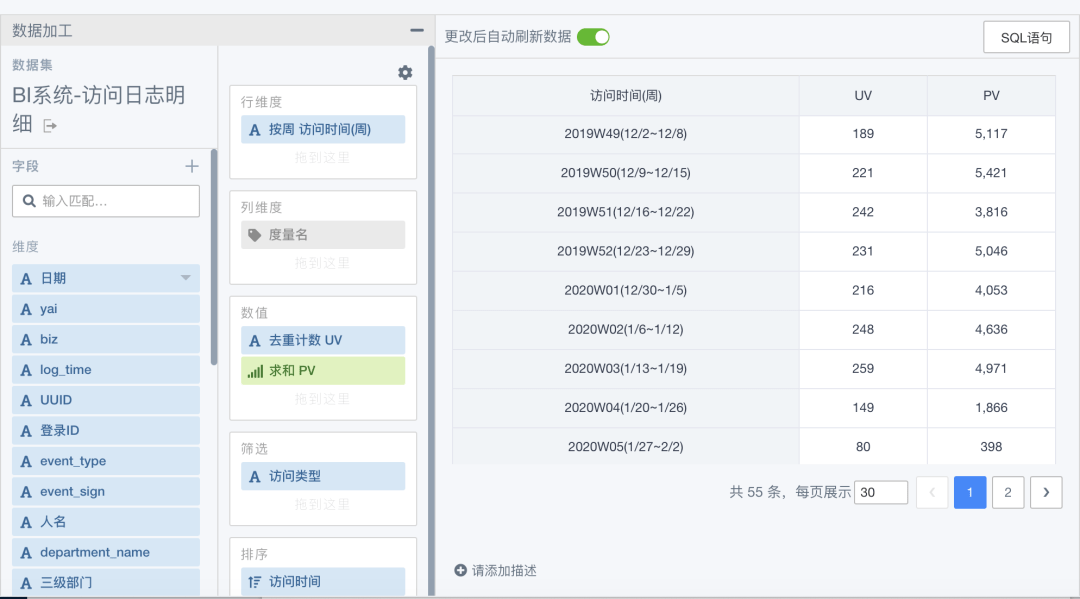

2.2 快速入门
step1: 添加数据集

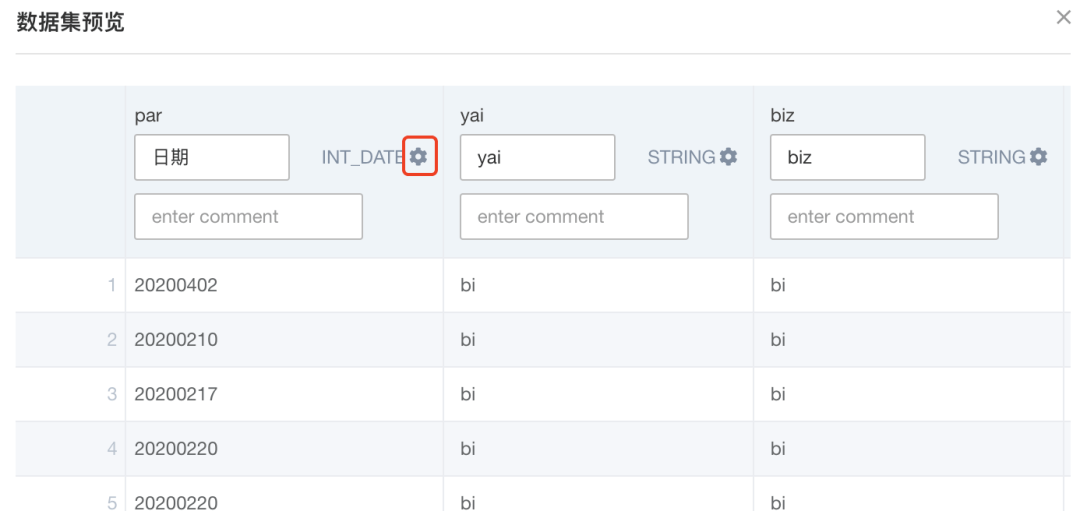

小技巧 1.可在字段的右上角齿轮处标记字段的日期类型及格式，当标记为日期类型时，可使用日期的时间粒度，时间组件等。step2: 添加报表
小技巧1.添加计算字段：适合需要二次加工计算的指标如转化率 = count(XXX) / count(XXX)（相当于Excel pivot 里的计算字段）2.报表复制功能场景：已有报表"top GMV 的营销活动"， 需要添加 "top 买家数的营销活动"，此时便可使用报表的复制功能

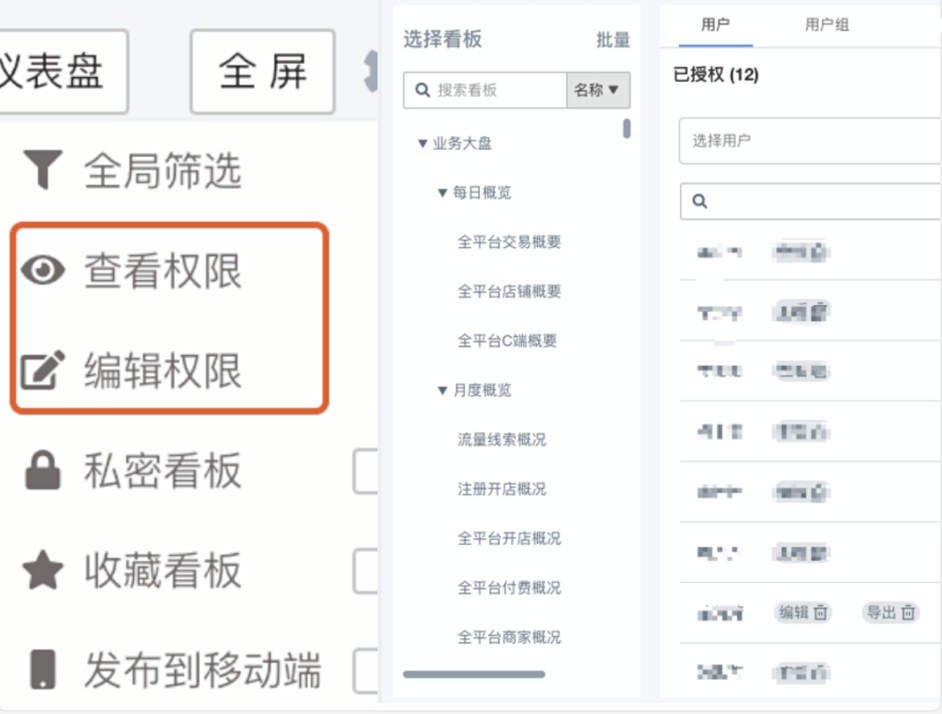

step3: 添加权限
2.3 图表类型

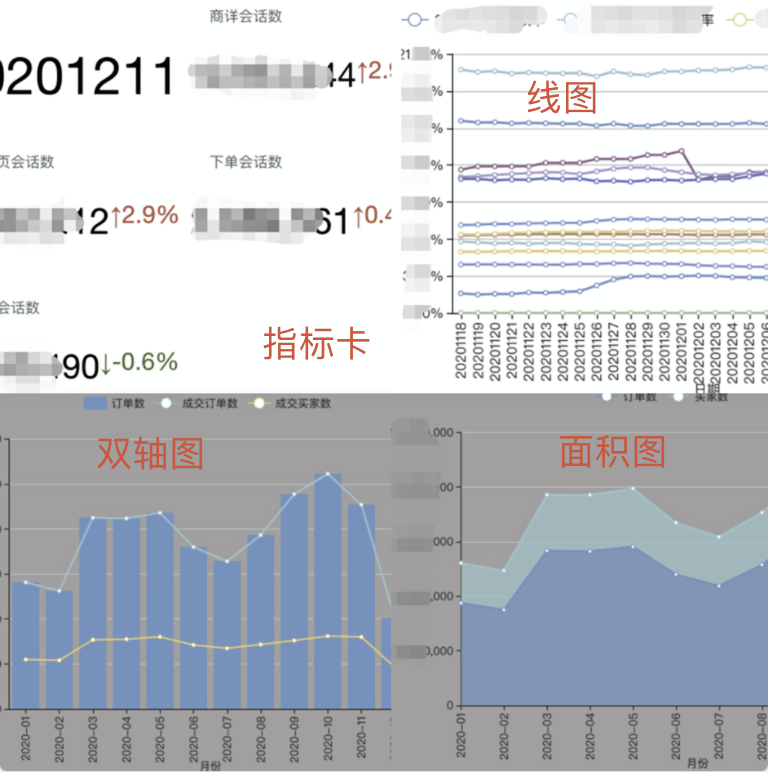

图 1.7 图表类型-1
-
指标卡可以用来描述指标的数值，也可以描述数据的变化趋势。 -
线图是对数据随时间变化的趋势描述，也可以描述多组数据随时间变化的趋势，如“近一年内某店铺的销售量和销售额趋势变化”。 -
双轴图是柱状图和线图的组合，适合对业务上关联较强的指标进行对比分析使用。 -
面积图也是对数据随时间变化的趋势描述，在“线图”的基础上，将线和自变量的轴之间的区域使用颜色填充，对趋势变化的描述更加突出。 -
堆积面积图和面积图的区别在于，每个指标数据量的起点是基于上一个指标数据量的，因此各个叠起来的面积表示各个指标数据量，堆积面积图整体代表了所有指标数据量的总和。

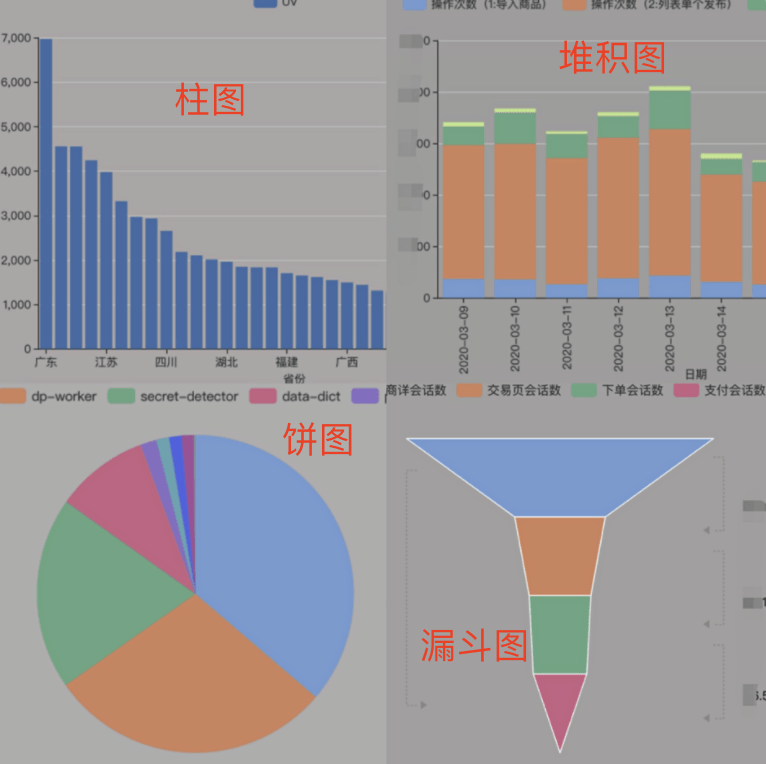

图 1.8 图表类型-2
- 柱状图是对分类数据的描述，又分为垂直柱状图和水平柱状图，分别用垂直或水平柱子来区分不同类别的数值。
- 堆积图是在分类数据的基础上，对每个分类再进行小分类的划分，是对大分类下小分类数据的描述，将每个柱子分割，分为垂直堆积图和水平堆积图，形象地表示了相同大分类下的各个小分类的数据分布情况。
- 饼图是对分类数据的占比情况描述，根据分类数据的占比将圆分为多个区块，通过区块弧度的大小来表示占比的多少，所有区块加和为 100%。
- 漏斗图表示随着业务流程推进数据的流转情况，从上到下有逻辑上的顺序关系，用梯形面积表示各个环境的差异，梯形的上底和下底分别表示数据的流入和流出。

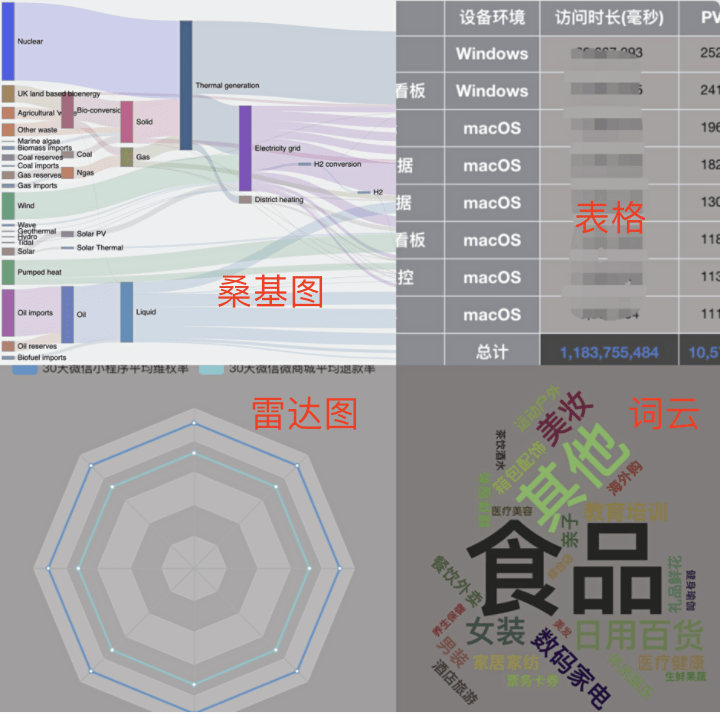

图 1.9 图表类型-3
- 桑基图又称能量分流图，表示一组值向另一组值的流向，可以方便地展现数据流动的方向。其中，边表示流动的数据，流量表示流动数值，节点表示不同的分类，边宽与流量成比例显示，由此可见，无论数据怎样流动，数据总值是不变的，遵循数据的“能量守恒”。
- 雷达图又称蜘蛛网图，是用于表现多维数据的图表，各维的数据映射到以圆心为起点，以圆周边缘为终点的坐标轴上，将同维的点用线连接，组成雷达图，雷达图所围面积是观察数据的关注点。
- 词云，又称文字云。将文本数据中词的重要性通过不同的颜色、大小等表示出来，使用户快速感知突出的数据，获取数据的价值。
2.4 筛选与排序
- 筛选：
可以对字段或数值进行筛选，包括对原生字段、计算字段、及字段聚合后的数据进行过滤，如筛选出“订单状态”为“交易成功”，交易额大于 1000 的订单信息。
目前支持的筛选条件有基本的>、>=、<、<=、=、<>、is null、is not null、between、like、not like、in 等条件。同时可对时间字段按年、月、季度、周等不同的时间维度去观察数据，只需要对字段标记日期类型及相应的日期格式即可。

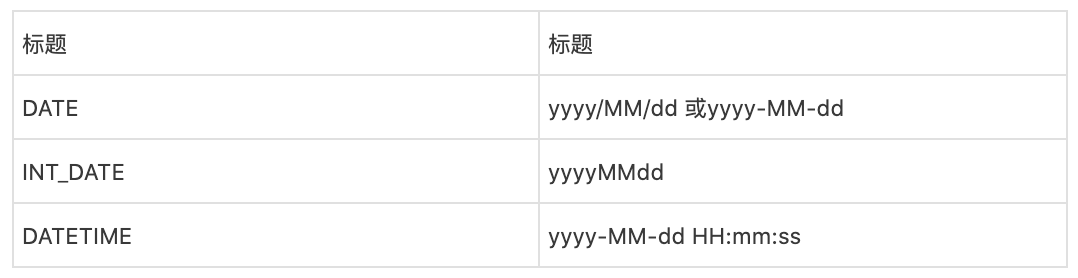

后续会支持条件表达式，使用户对条件的筛选更加灵活。目前支持如下日期类型及格式：
- 排序：
将指标按某种排列顺序进行排序，如按店铺的销售额降序排列出店铺的信息，这时可对指标进行排序。
目前支持对行维、指标的升降序排序。

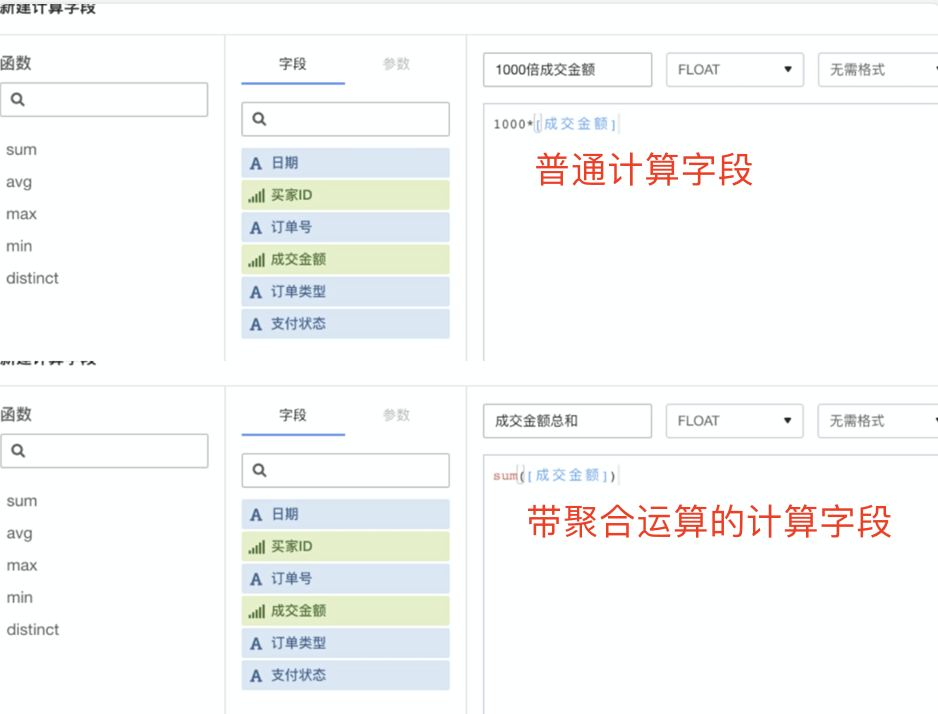

2.5 计算字段

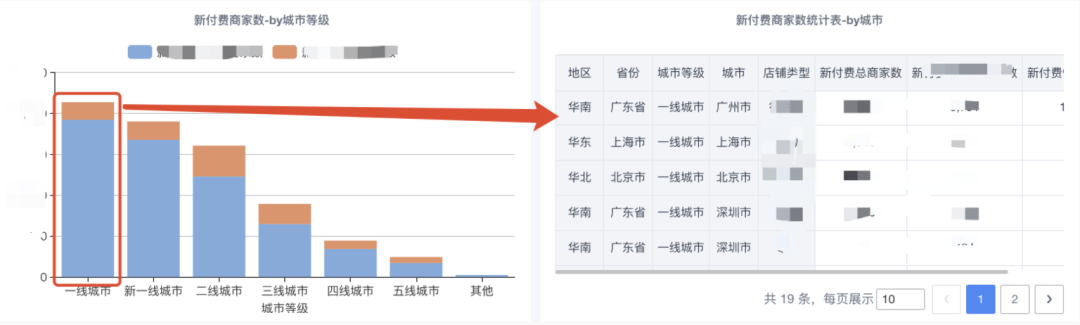

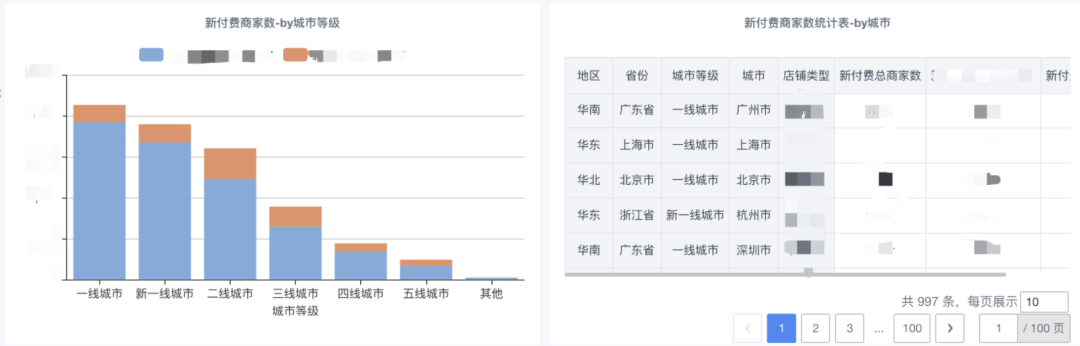

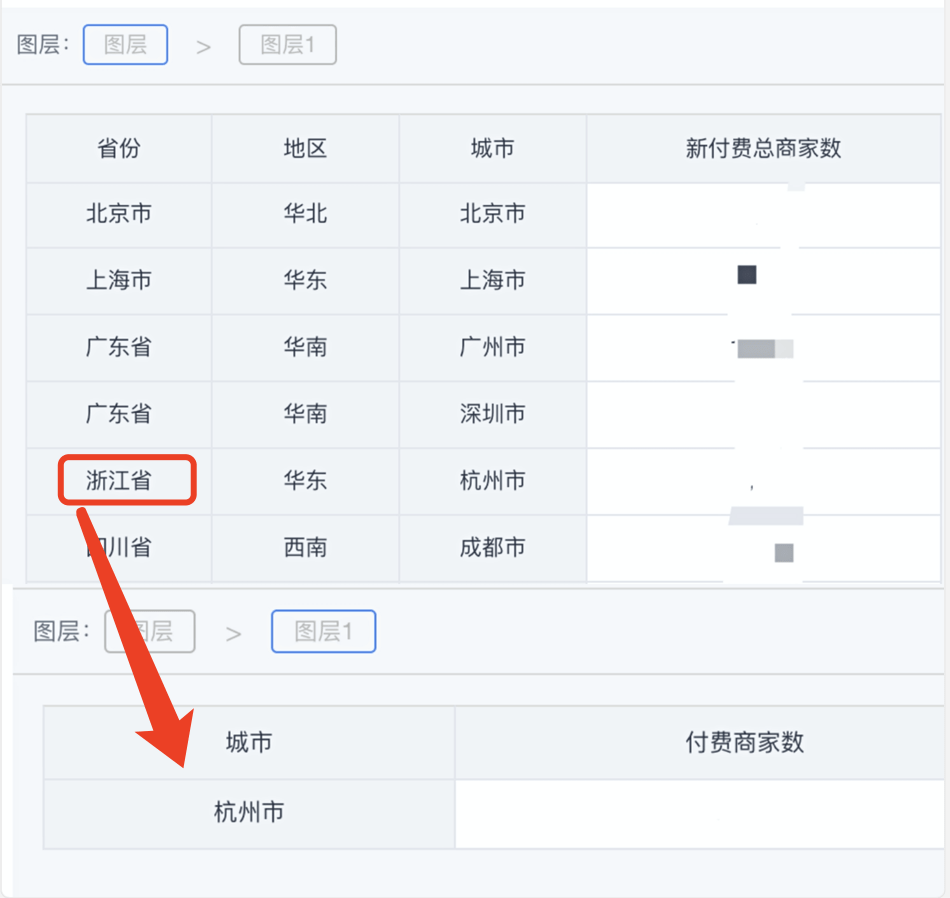

2.6 下钻与联动
图 2.2 联动图-1
图 2.3 联动图-2
2.7 行列权限
- 列权限：对不同的人或组设置不可见的字段，当访问的报表有用户不可见字段时，会友情提示用户申请字段权限。

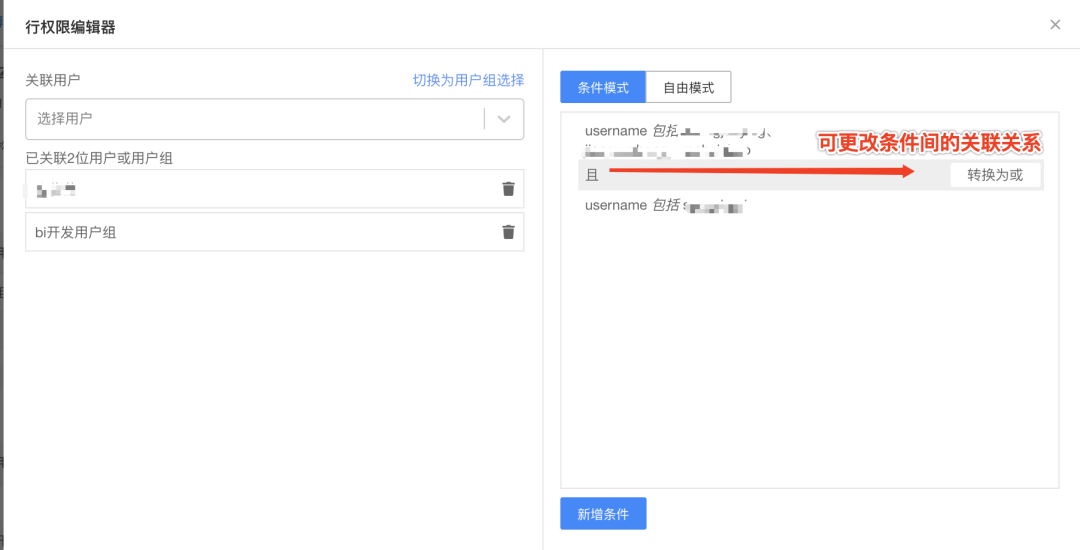

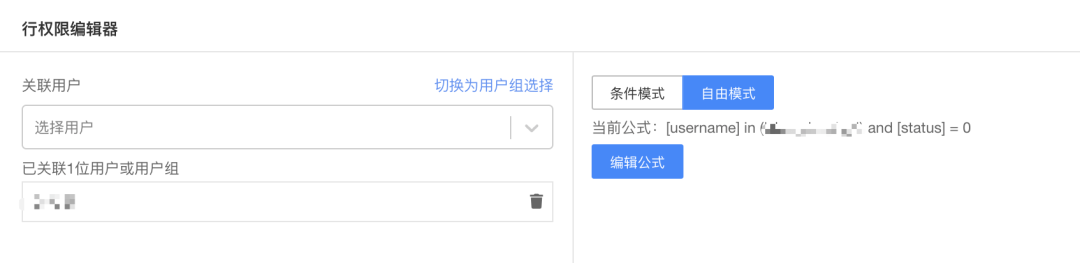

- 行权限：对不同的人或组设置可见的数据，可通过“条件模式”，“自由模式”两种模式设置条件。如下图：
自由模式通过写 SQL 来设置条件，目前按用户的基础属性开放可设置的字段，后续支持不同业务上自定义的条件，e.g.[dep] in {db.table.businessId.value}。多个条件间为 OR 关系，由此实现了对不同的人或组的数据过滤功能，保证了字段级别的数据安全。
有赞BI 可以在移动端查看报表，支持与图表进行简单的交互，如筛选、下钻、联动等。支持 Android 和 IOS 系统，用户可以随时随地查看报表。
三、实现原理

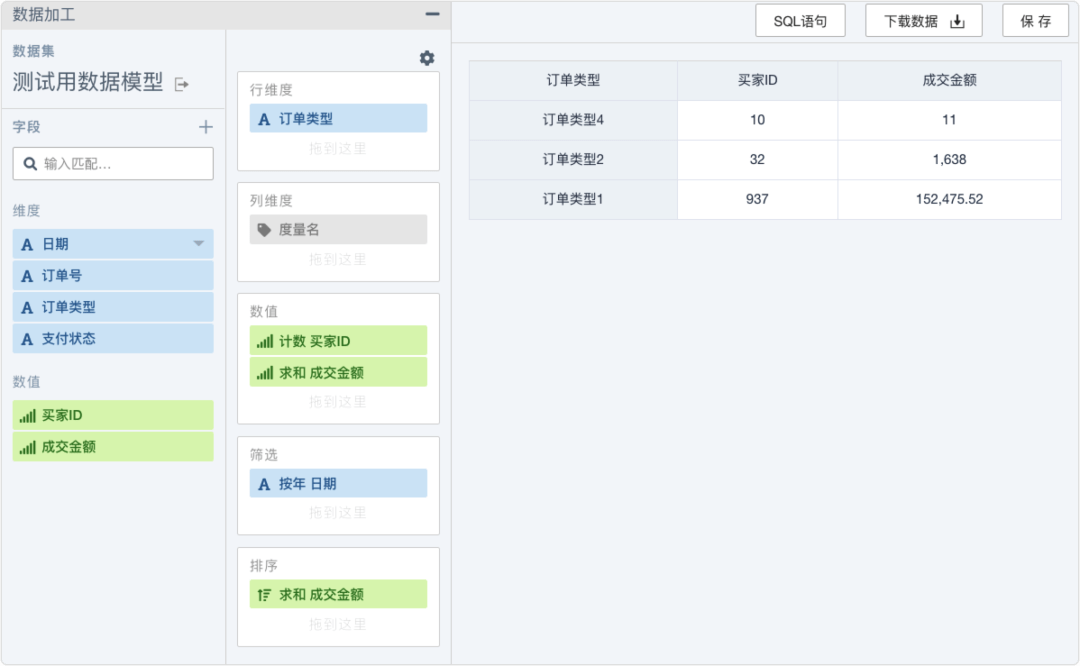

上图拖拽的语义为：根据“订单类型”的不同取值，统计“买家数量”和“成交金额”，其中统计的订单需要满足其日期符合筛选条件（日期按年计算，只统计今年的订单），对结果集按“成交金额”升序排列，并对结果集做分页处理。拖拽完成后最终生成的 SQL 为：
SELECT *FROM (SELECT *, row_number() OVER () AS bi_rownumFROM (SELECT order_type AS bi_rowdim0, COUNT(buyer_id) AS bi_metric0, SUM(gmv) AS bi_metric1FROM (SELECT *FROM dm_zbk.da_self_analysis_demo) mid_datasetWHERE the_date >= '2020-01-01'AND the_date <= '2020-12-31'GROUP BY order_typeORDER BY bi_metric1 ASC))WHERE bi_rownum > 0AND bi_rownum <= 10
从中可以看出，行维度对应 SQL 中的 group by 部分，数值对应 SQL 中的聚合函数部分，筛选对应 SQL 中的 where 部分，排序对应 SQL 中的 order by 部分。而分页根据不同的数据库连接，会有不同出的处理方式，例如 mysql 中对应 limit，在 presto 中需要自己使用 row_number over 函数自行处理。上述流程大致如下：

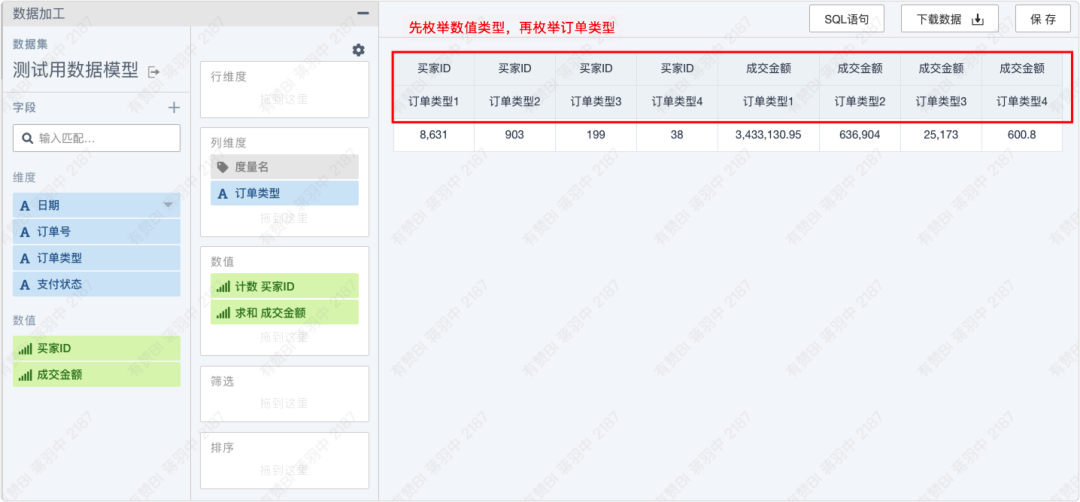

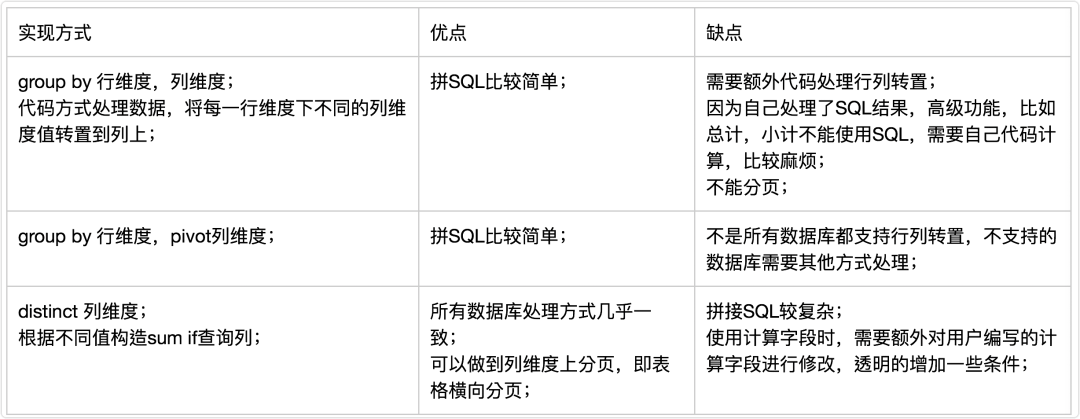

3.2 列维度
类似于行维度，列维度也是维度的一种形式，相当于 excel 表格中的数值列上方的多行表头。

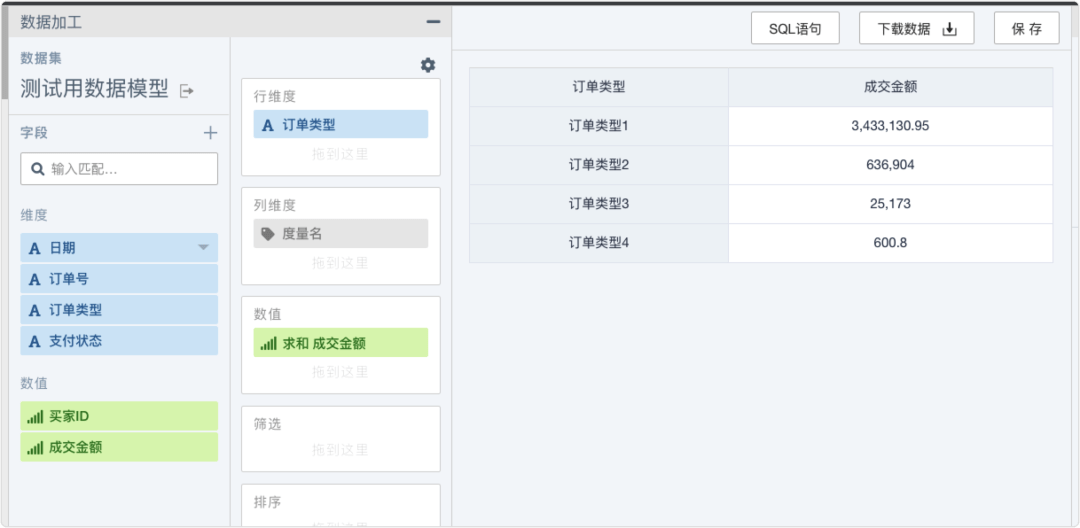

图 2.8 行维

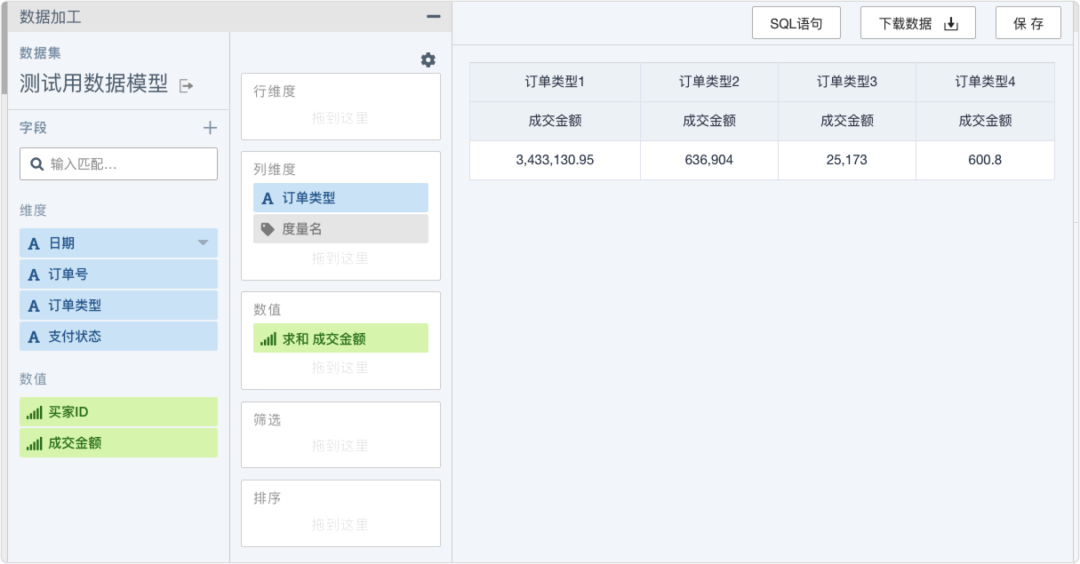

SELECT SUM(if(order_type = '订单类型 1', gmv, 0)) AS bi_metric0, SUM(if(order_type = '订单类型 2', gmv, 0)) AS bi_metric1, SUM(if(order_type = '订单类型 3', gmv, 0)) AS bi_metric2, SUM(if(order_type = '订单类型 4', gmv, 0)) AS bi_metric3FROM (SELECT *FROM dm_zbk.da_self_analysis_demo) mid_dataset
SELECT COUNT(if(order_type = '订单类型 1', buyer_id, NULL)) AS bi_metric0, SUM(if(order_type = '订单类型 1', gmv, 0)) AS bi_metric1, COUNT(if(order_type = '订单类型 2', buyer_id, NULL)) AS bi_metric2, SUM(if(order_type = '订单类型 2', gmv, 0)) AS bi_metric3, COUNT(if(order_type = '订单类型 3', buyer_id, NULL)) AS bi_metric4, SUM(if(order_type = '订单类型 3', gmv, 0)) AS bi_metric5, COUNT(if(order_type = '订单类型 4', buyer_id, NULL)) AS bi_metric6, SUM(if(order_type = '订单类型 4', gmv, 0)) AS bi_metric7FROM (SELECT *FROM dm_zbk.da_self_analysis_demo) mid_dataset
SELECT COUNT(if(order_type = '订单类型 1', buyer_id, NULL)) AS bi_metric0, COUNT(if(order_type = '订单类型 2', buyer_id, NULL)) AS bi_metric1, COUNT(if(order_type = '订单类型 3', buyer_id, NULL)) AS bi_metric2, COUNT(if(order_type = '订单类型 4', buyer_id, NULL)) AS bi_metric3, SUM(if(order_type = '订单类型 1', gmv, 0)) AS bi_metric4, SUM(if(order_type = '订单类型 2', gmv, 0)) AS bi_metric5, SUM(if(order_type = '订单类型 3', gmv, 0)) AS bi_metric6, SUM(if(order_type = '订单类型 4', gmv, 0)) AS bi_metric7FROM (SELECT *FROM dm_zbk.da_self_analysis_demo) mid_dataset
3.3 计算字段

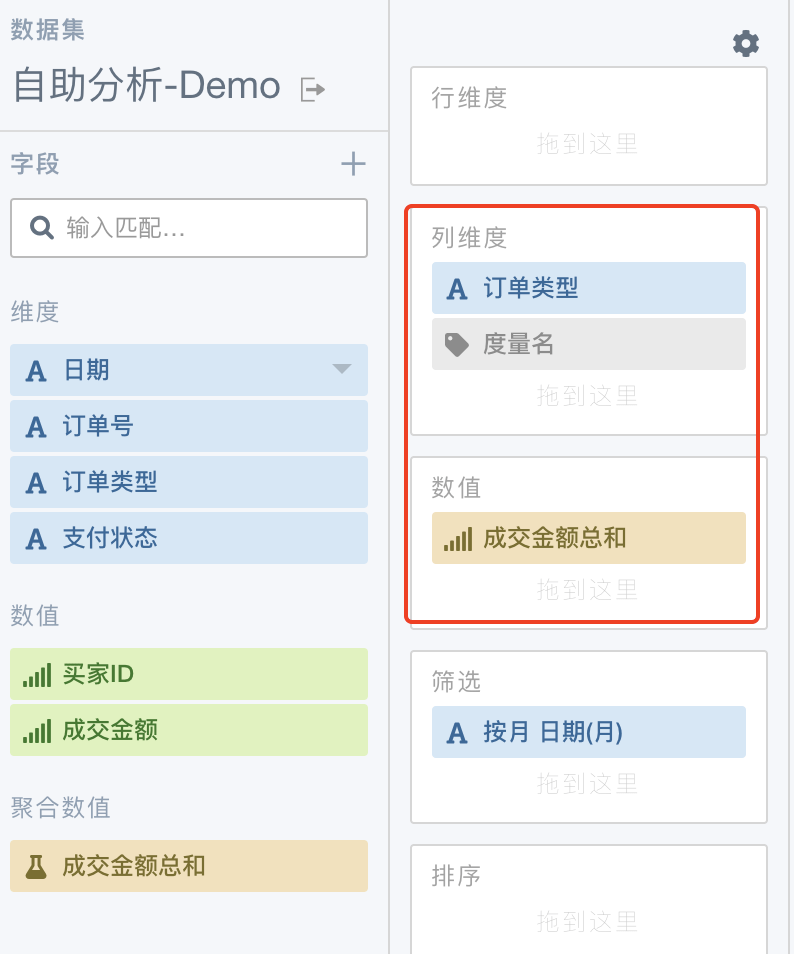

如果用户写的聚合类的计算字段与列维度共存的时候，需要对用户的表达式进行加工，例如：
SELECT try( sum(if(order_type = '订单类型 3', gmv , 0)) ) AS bi_metric0, try( sum(if(order_type = '订单类型 4', gmv , 0)) ) AS bi_metric1, try( sum(if(order_type = '订单类型 2', gmv , 0)) ) AS bi_metric2, try( sum(if(order_type = '订单类型 1', gmv , 0)) ) AS bi_metric3FROM (SELECT *FROM dm_zbk.da_self_analysis_demo) mid_dataset
四、总结与展望
-
支持更丰富的图表类型 -
完善如小计、环比、预警、数据大屏、数据智能分析等高级功能 -
降低用户的使用成本，提升用户的交互体验
